#2 Wireless Nstreme Static Routing dan Gateway

Hai #Sobat_D3. Pada pembahasan kali akan membahas mengenai materi Manajemen Wireless Mikrotik Bagian #2, diantaranya adalah Wireless Nstreme, Static Routing Wireless, Wireless Station, dan Router Gateway Wireless

Daftar Isi :

• Wireless Nstreme
• Static Routing Wireless
• Wireless Station
• Router Gateway Wireless

______________________________________

Wireless Nstreme

Wireless nstreme merupakan fitur pada wireless mikrotik yang digunakan untuk keperluan optimalisasi link wireless. Fitur ini hanya bisa digunakan jika pemancar dan penerima merupakan mikrotik.

Konfigurasi wireless nstreme ini akan mengacu pada Manajemen Wireless bagian #1 yang sudah dibahas sebelumnya. Pada konfigurasi tersebut, telah mengkonfigurasi link point to point menggunakan dua perangkat mikrotik. Jika kita tidak mengaktifkan fitur nstreme, maka bandwidth pada link tersebut tidak akan maksimal. Perhatikan bandwidth test dari R1 ke R2 di bawah ini.

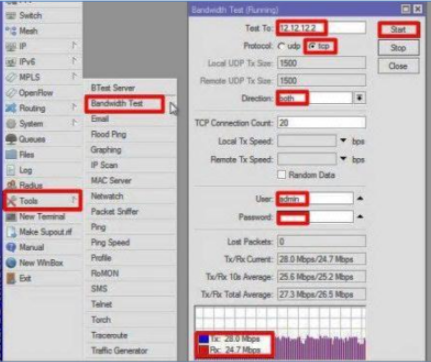

Bandwidth Link tanpa Nstreme

Setelah itu coba aktifkan fitur nstreme pada R1 dan R2 untuk memaksimalkan bandwidth pada link ini.

Konfigurasi Nstreme R1

Konfigurasi Nstreme R2

Setelah mengaktifkan nstreme pada kedua router, coba lakukan bandwidth test kembali

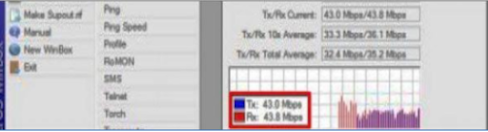

Bandwidth Link menggunakan Nstreme

______________________________________

Static Routing Wireless

Sebelumnya kita telah belajar routing static. Selanjutnya kali ini akan kembali belajar tentang static routing, hanya saja pada materi ini akan mengkombinasikan materi static routing dengan materi wireless. Berikut Topologi yang digunakan.

Topologi Static Routeng Wireless

Berikut konfigurasi pada R1 yang perlu kita lakukan

Konfigurasi Routing R1

Berikut konfigurasi pada R2

Konfigurasi Routing R2

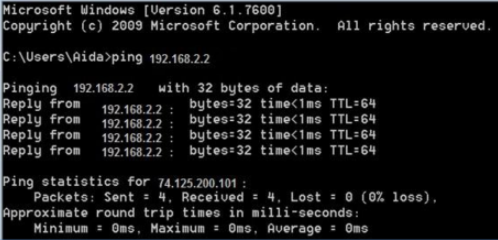

Untuk pengujiannya, dilakukan ping dari PC1 ke PC2

______________________________________

Wireless Station

Pada materi mode station bridge telah disampaikan bahwa mode station bridge digunakan saat mikrotik menjadi penerima dari pemancar yang juga mikrotik (sesama mikrotik). Sedangkan pada mode station ini digunakan saat mikrotik menjadi penerima dari pemancar selain mikrotik, misalnya Ubiquiti, atau pemancar dari vendor lain.

Berikut topologi yang akan digunakan

Pada topologi diatas, konfigurasi pada R2 menggunakan mode station. Berikut konfigurasi yang perlu dilakukan pada R2

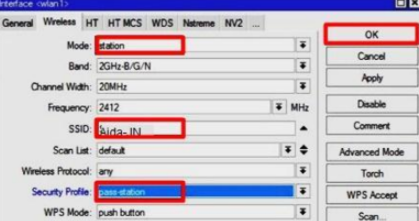

Konfigurasi R2 mode Station

Pada tahap diatas, kita hanya perlu melakukan scan, selanjutnya temukan ssid dari AP Ubiquiti, lalu connect-kan. Perhatikan pada gambar berikut

Bisa dilihat pada gambar di atas bahwa mode dan SSID akan berubah secara otomatis setelah kita connect ke pemancar (AP ubiquiti). Selanjutnya sesuaikan pada bagian security profile. Jika R2 sudah connect ke pemancar (AP ubiquiti), maka akan ada label R seperti pada gambar berikut.

______________________________________

Router Gateway Wireless

Pada materi ini akan membuat router gateway wireless yang dimana memperoleh sumber internet (modem) berasal wireless. Sama dengan materi router gateway sebelumnya yaitu mendapatkan sumber internet dari modem melalui kabel.

Berikut topologi yang akan digunakan.

Diasumsikan telah connect ke pemancar internet menggunakan mode station (bisa dilihat pada materi sebelumnya). Selanjutnya konfigurasi dhcp client pada mikrotik seperti gambar di bawah ini.

Setelah melakukan konfigurasi dhcp client, seharusnya mikrotik sudah bisa ping ke internet.

Langkah selanjutnya adalah aktifkan dhcp server pada interface yang terhubung ke client. Untuk konfigurasi dhcp server dapat dilihat pada materi Manajemen Jaringan Mikrotik. Langkah terahir adalah menambahkan firewall NAT agar client bisa internet.

Terakhir, lakukan ping ke internet dari client seperti yang terlihat gambar berikut.

______________________________________

Demikianlah pembahasan Manajemen Wireless Mikrotik Bagian #2, semoga dapat bermanfaat bagi kita semua. Nantikan kelanjutan pembahasan tentang mikrotik.

Dan apabila ada hal yang ingin di komunikasikan mengenai materi mikrotik silahkan tinggalkan komentar pada kolom komentar di bawah. Terima Kasih.
